斜板（斜管）沉淀池就是根据“浅层沉淀”这一理论发展而来，它就是在沉淀池中增设了斜板或者蜂窝斜管，用来提高沉淀效率的一种沉淀池。斜板（斜管）沉淀池具有沉淀效率高、停留时间短、占地面积小的优点。斜管沉淀池应用在城市污水的初次沉淀池中，或者混凝沉淀池中，其处理效果非常稳定，维护管理的工作量也不是很大。但是，斜管沉淀池应用于生活污水的二次沉淀池中，当固体负荷过大的时候，它的处理效果就不太稳定了，耐冲击负荷的能力比较差。

还有一点，斜管装置在一定的条件下，有滋生藻类生长的问题，给维护管理工作带来了一定的困难。

1、一般斜管沉淀池的设计数据：

（1）一般斜管沉淀池都是在改造项目需要挖掘原有沉淀池的潜力，或者新建项目需要压缩沉淀池的占地面积等技术经济条件的前提下选用。斜管沉淀池基本构造如图所示

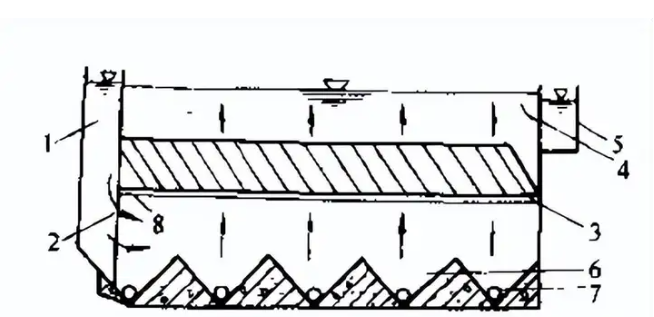

斜管沉淀池结构示意图

1-配水槽；2-穿孔墻；3-斜板或斜管；4-淹没孔口；5-集水槽；6-集泥斗；7-排泥管；8-阻流板

（2）升流式异向流斜管沉淀池的设计表面负荷，一般可以比普通的沉淀池的设计表面负荷提高一倍左右。对于二次沉淀池，应以固体负荷来核算（一般在平均水力负荷及平均混合液浓度时不大于192kg/（㎡·d）。

（3）斜管的垂直净距一般都是采用80mm-100mm，斜管的孔径一般都是采用50mm-80mm。

（4）斜板（斜管）斜长的长度一般都是采用1m-1.2m。

（5）斜板（斜管）的安装倾角一般都是采用60°安装。

（6）斜板（斜管）区的底部缓冲层的高度，一般是照0.5m-1.0m来设计。

（7）斜板（斜管）的上部的水深同样一般取值0.5m-1.0m左右。

（8）在池壁与斜板的间歇处应该装有阻流板，以防止水流的短路。斜板上缘的方向要向池子进水端后倾安装。

（9）进水方式一般都是采用的穿孔整流布水，出水的方式一般也是采用多水槽出水，在池面上增设几条平行的出水堰和集水槽，这样来改善出水的水质，加大出水的水量。

（10）斜板（斜管）沉淀池的排泥方式一般都是采用重力排泥。一般设置每日排泥至少1-2次，或者连续排泥。

（11）池内停留时间；一般初次沉淀池的停留时间不超过30min，二次沉淀池停留时间不超过60min。

（12）斜板（斜管）沉淀池还应该设置冲洗装置或有冲洗措施，避免藻类滋生附着。

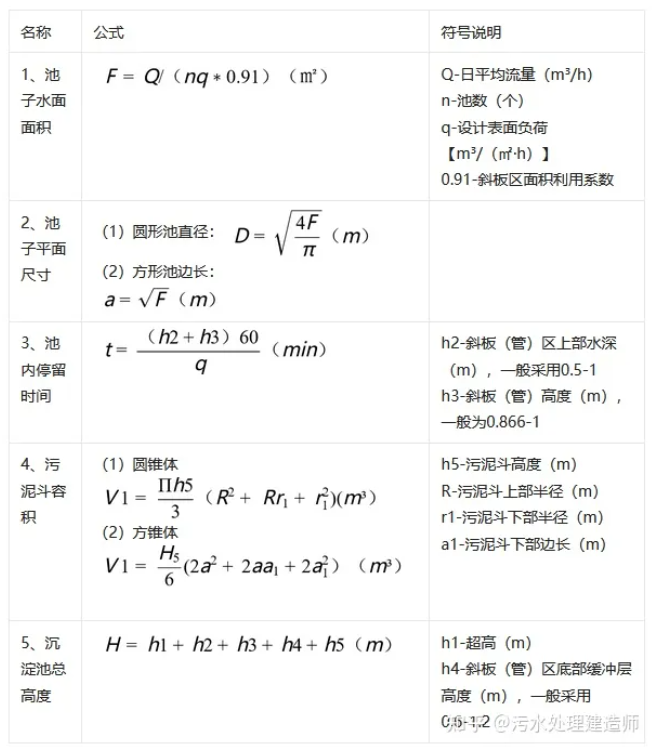

2、一般斜板（斜管）计算公式



当斜板沉淀池设计成矩形的时候，设计计算方法与方形池类同。
